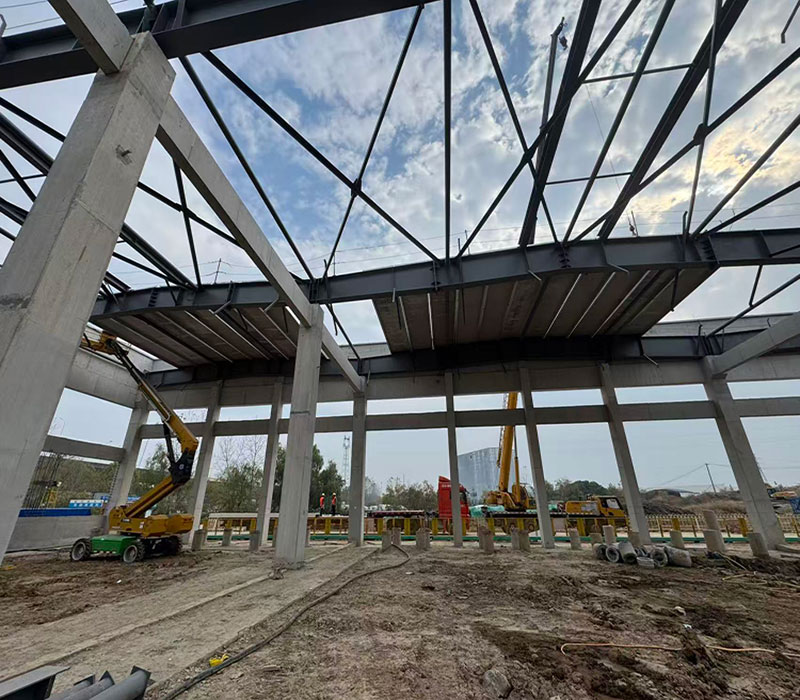

钢骨架轻型屋面板主要受力部件采用冷弯薄壁型钢，可与屋面钢梁焊接，质量较轻，采用25T起重机，轻松将板材吊装就位。按设计要求(屋面板布置图)将面板吊装就位后与屋面钢梁焊接，再针对接缝做嵌缝处理。按照09CJ20 09CG12的要求做法，采用发泡聚乙烯棒压至板底钢筋处，再用1:8水泥珍珠岩保温砂浆灌缝，然后施工附加保温隔热层及防水层。
钢骨架轻型屋面板现场施工环节少，建筑价格易控制，可迅速安装而节省大量的施工时间，综合造价优于传统预应力大型屋面板;另外钢骨架轻型屋面板已形成完整的建筑体系，板型尺寸灵活，开洞、吊顶、放置设备等均很方便，如有意外可实现单板更换。
1、轻质
公司研制的改性水泥珍珠岩复合芯材，容重小于600kg/m3，使得整板自重只有传统混凝土材料的约30%。
2、高强
采用轻钢骨架与高强度无机轻质芯材的组合结构，虽然是轻质板，却保持了传统钢筋混凝土重型板承载力大、安全度高的特点。
3、耐久
板底钢丝直径3mm以上，保护层厚度20mm以上而且吸潮率低于0.1%。钢骨架轻型板材抵抗酸、碱等气体腐蚀能力强，经25次冻融循环后，体积和强度几乎没有变化。
4、保温隔热
钢骨架轻型板板材具有优良的保温性能，材料导热系数低，满足高寒地区的建筑保温节能要求。
5、耐火
整板耐火极限大于2小时，满足构件的一级防火要求。
6、隔声
钢骨架轻型板板材平均隔声量40db以上，满足演播厅等高等级声学建筑的隔声要求。
7、抗震
钢骨架轻型板属于轻质板材有利于抗震，加上合理的抗震节点设计，能满足8度地震设防烈度要求。
钢骨架轻型屋面板技术参数：
| 类型 | 技术参数 | 国标要求 | |
|---|---|---|---|
| 芯材物理性能指标 | 密度（KG/m³） | 600 | 560-650 |
| 耐火极限（h） | 2 | 2 | |
| 芯材力学性能指标 | 立方体抗压强度（Mpa） | ≥3.5 | ≥3.5 |
| 芯材耐久性技术指标 | 碳化系数 | 0.94 | 0.94 |
| 软化系数 | 0.85 | 0.85 | |
| 冻融循环（次） | 100 | 100 | |
| 板自重标准值 | 自重标准值（KN/㎡） | 0.9-1.0 | 0.9-1.0 |
| 允许外加荷载标准值 | 永久荷载（KN/㎡） | 1.4-1.9 | 1.4-1.9 |
| 可变荷载（KN/㎡） | 1.95-2.7 | 1.95-2.7 | |
| 钢材芯材 | 板材厚度（mm） | 100 | 100 |
| 钢板厚度（mm） | 2.75-3.0 | 2.75-3.0 | |
| 钢材锌含量（g/m2） | ≥200 | 60-275 | |
| 芯材配比（材料名称） | 600级高强轻质混凝土 （采用行业领先的全自动配料系统） |
||
| 钢筋网片规格尺寸 | 3@150@150 | 5@150@150 | |
| 板类型 | 编号 | 参数 | |||||
|---|---|---|---|---|---|---|---|
| 名称 | 板长L（mm） | 板宽B（mm） | 板边高h（mm） | 芯板厚h1(mm) | 主肋 | 端肋 | |
| 大型屋面板 | GWB6012-1 | 5980 | 1180 | 180 | 100 | C160*60*20*3.0 | C80*40*20*2.5 |
| GWB6015-2 | 5890 | 1480 | 200 | 100 | C180*70*20*3.0 | C80*40*20*2.5 | |
| 网架板 | GWJ3030-1 | 2980 | 2980 | 120 | 100 | C100*50*20*3.0 | C80*40*20*2.5 |
| GWJ3030-2 | 2980 | 2980 | 140 | 120 | C120*50*20*3.0 | C100*40*20*2.5 | |
| 天沟板 | GTG6006-2 | 5980 | 580 | -- | 80 | -- | C80*40*20*2.5 |
| 楼层板 | GLB2412-1 | 2380 | 1180 | 100 | 100 | C100*50*20*3.0 | C100*40*20*2.5 |
| GLB3012-2 | 2980 | 1180 | 120 | 100 | C120*60*20*3.0 | C100*40*20*2.5 | |
| 外墙板 | CQB6015-1 | 5980 | 1480 | 140 | 120 | C120*60*20*3.0 | C100*50*20*2.5 |
钢骨架轻型屋面板安装时，板搁置在支座上的长度不小于50mm，就位后板主肋应与支座焊牢，焊缝长度不小于40mm，焊脚尺寸为3mm，应保证三点焊接，应做好各项准备工作，连接件，配套材料要备齐，放出水平和高度控制线。外墙板应对号居中就位，要注意安装顺序，外墙板找正就位后，先做好临时固定后方可拖吊钩，然后按图集规定的连接做法固定。
